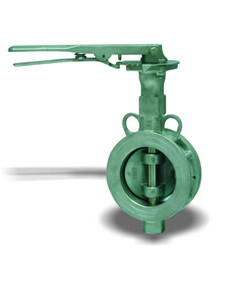

上海依博羅手柄式不銹鋼雙偏心蝶閥

產品概述

主要適用于水廠、電廠、鋼廠冶煉、化工、水源工程、環境設施建設等系統排水用，尤其適用于水道管路上，作為調節和截流設備使用。

結構特點

1. 設計合理，結構緊湊，裝拆容易，便于維修
2. 采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命
3. 閥板采用"T"型結構，密封面呈線性密封
4. 完全密封，泄漏為零
5. 更換閥板密封圈、"O"型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度

工作原理

雙偏心蝶閥在單偏心蝶閥的基礎上進一步改良。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。

雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。

連接尺寸
