上海依博羅減壓閥產品工作原理和用途：

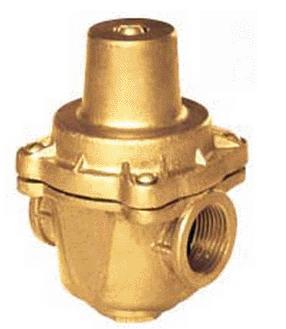

YZ11X 支管式減壓閥出口壓力作用在隔膜地面的閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8％）；當下游用水時，出口壓力下降，彈簧推出隔膜，打開減壓閥。水流連續流通一陣候，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平衡。
主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
產品結構特點：
支管式減壓閥性能可靠、經久耐用，耐臟防水垢，不需過濾器，不需旁通管，配管極其簡單，能節省大量空間和成本。出口壓力精密可調，在一般場合下出口壓力不受進口壓力的影響(出口壓力的變化量是8%)。極佳的水力特性，可滿足多種減壓要求，特別適用于支管減壓系統。
產品性能參數：
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.05-0.55 |
0.05-0.8 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|
|
滲漏量 |
0 |
|
|
工作溫度 |
0℃-80℃ |
|
|
零件名稱 |
零件材料 |
|
閥體 |
銅合金 |
|
閥蓋 |
銅合金 |
|
閥瓣 |
銅合金 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
|
調節螺栓 |
2Cr13 |
|
公稱通徑 |
尺寸 |
||||||
|
mm |
in |
D |
H |
H1 |
C |
F |
|
|
10 |
3/8 |
92 |
120 |
48 |
92 |
- |
|
|
15 |
1/2 |
92 |
120 |
48 |
92 |
- |
|
|
20 |
3/4 |
108 |
130 |
55 |
108 |
- |
|
|
25 |
1 |
123 |
160 |
60 |
123 |
- |
|
|
32 |
1 1/4 |
155 |
180 |
77 |
155 |
240 |
|
|
40 |
1 1/4 |
172 |
205 |
84 |
172 |
260 |
|
|
50 |
2 |
198 |
235 |
105 |
198 |
288 |
|
|
65 |
2 1/2 |
215 |
270 |
118 |
215 |
305 |
|
|
80 |
3 |
234 |
300 |
143 |
234 |
330 |
|
|
100 |
4 |
260 |
350 |
120 |
250 |
385 |
|
