上海依博羅減壓閥 產品工作原理與用途：

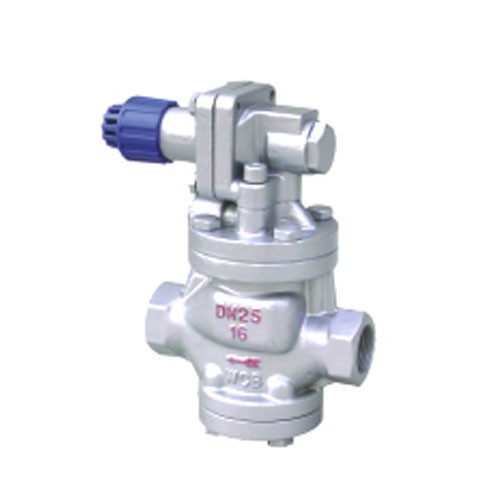

Y13H可調式蒸汽減壓閥屬于先導活塞式減壓閥，由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主要用于蒸汽管路，起減壓穩壓作用。
產品結構特點：
可調式減壓閥是一種利用介質自身能量來調節管路的壓力，通過調節減壓導閥，控制主閥的出口壓力，出口壓力不因進口壓力的變化而改變，亦不受出 口用水量的變化而改變出口壓力。密封性能可靠，安裝、維護、調試、檢查方便，使用壽命長。
產品性能參數：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
|
最小壓差 |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
|
產品主要零件尺寸：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥盤 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
2Cr13/銅合金 |
|
活塞環 |
合金鑄鐵 |
|
導閥座 導閥桿 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主閥彈簧 |
50CrVA |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
產品主要尺寸：
|
公稱通徑DN |
G |
L |
H |
Hl |
|
15 |
1/2' |
140 |
295 |
90 |
|
20 |
3-4' |
140 |
330 |
98 |
|
25 |
1' |
160 |
330 |
110 |
|
32 |
1-1/4' |
180 |
330 |
110 |
|
40 |
1-1/4' |
200 |
345 |
125 |
|
50 |
2' |
230 |
345 |
125 |
