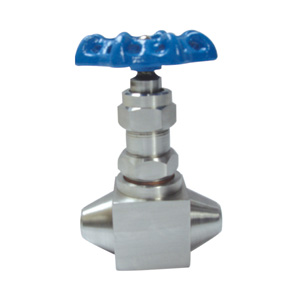

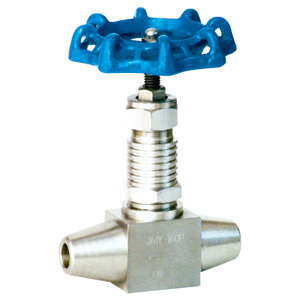

【波紋型高溫高壓截止閥】-上海依博羅閥門有限公司
【波紋型高溫高壓截止閥】主要參數:
1. 制造標準: GB/T12224-2005 JB/T3595-2002 JB/T7747-95
2. 連接形式: 對焊連接
3. 結構特性: 錐面密封,上螺紋閥桿
4. 閥門檢驗與試驗: GB/T 9092-99
|
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
3
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
5
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
|
6
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
帶帽螺母Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
?
|
H
|
L
|
D0
|
|
J61Y
|
DN6
|
10
|
110
|
100
|
80
|
|
J61Y
|
DN10
|
14
|
145
|
110
|
100
|
|
J61Y
|
DN15
|
16
|
165
|
120
|
110
|
|
J61Y
|
DN20
|
20
|
180
|
140
|
130
|
波紋型高溫高壓截止閥|對焊高溫高壓截止閥
【波紋型高溫高壓截止閥】【價格】【參數】
