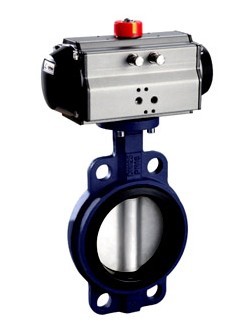

【法蘭伸縮蝶閥】-上海依博羅閥門有限公司
產品型號：SD341
產品口徑：DN50～DN2000
產品壓力：0.6～2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
1.【法蘭伸縮蝶閥】用途及特點
伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品，醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、難修閥門提供方便；
3、密封部位可調節更換，密封性能可靠等特點。
2.【法蘭伸縮蝶閥】設計、制造標準
設計標準:GB/T 12238-1989
法蘭連接尺寸:GB/T 9113.1-2000；GB/T 9113.2-2000；GB/T 9115.1-2000；GB/T 9115.2-2000
壓力試驗：GB/T 13927-1992;JB/T 9092-1999
3. 主要技術參數
|
公稱通徑
|
DN(mm)
|
50~2000
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力 Ps(MPa)
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用溫度
|
≤80℃
|
|
適用介質
|
空氣、水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
4.主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
|
密封圈
|
橡膠、聚四氟、聚內脂、不銹鋼
|
|
閥桿
|
2Cr13、不銹鋼、鉻鉬鋼
|
|
伸縮管
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
5. 主要連接及外形尺寸
|
公稱通徑
|
外形尺寸(參考值)
|
法蘭尺寸和螺栓孔尺寸(標準值)
|
|
H
|
H1
|
最大長度
|
最小長度
|
設計長度
|
A
|
B
|
0.6MPa
|
|
mm
|
in
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
80
|
309
|
164
|
138
|
151
|
180
|
200
|
140
|
110
|
88
|
4-14
|
|
65
|
21/2
|
95
|
337
|
190
|
154
|
172
|
180
|
200
|
160
|
130
|
108
|
4-14
|
|
80
|
3
|
98
|
347
|
198
|
166
|
182
|
180
|
200
|
190
|
150
|
124
|
4-18
|
|
100
|
4
|
114
|
373
|
228
|
188
|
208
|
180
|
200
|
210
|
170
|
144
|
4-18
|
|
125
|
5
|
128
|
405
|
240
|
204
|
550
|
180
|
200
|
240
|
200
|
174
|
8-18
|
|
150
|
6
|
139
|
440
|
246
|
206
|
226
|
270
|
280
|
265
|
225
|
199
|
8-18
|
|
200
|
8
|
174
|
612
|
265
|
219
|
242
|
400
|
425
|
320
|
280
|
254
|
8-18
|
|
250
|
10
|
215
|
693
|
295
|
240
|
267
|
400
|
425
|
375
|
335
|
309
|
12-18
|
|
300
|
12
|
245
|
747
|
308
|
265
|
282
|
450
|
560
|
440
|
395
|
363
|
12-22
|
|
350
|
14
|
270
|
802
|
327
|
272
|
300
|
450
|
560
|
490
|
445
|
413
|
12-22
|
|
400
|
16
|
305
|
991
|
368
|
308
|
338
|
535
|
580
|
540
|
495
|
163
|
16-22
|
|
450
|
18
|
325
|
1037
|
370
|
310
|
340
|
535
|
580
|
595
|
550
|
518
|
16-22
|
|
500
|
20
|
360
|
1127
|
392
|
332
|
362
|
535
|
580
|
645
|
600
|
568
|
20-22
|
|
600
|
24
|
445
|
1377
|
441
|
375
|
408
|
570
|
660
|
755
|
705
|
667
|
20-26
|
|
700
|
28
|
505
|
1496
|
460
|
400
|
430
|
750
|
550
|
860
|
810
|
772
|
24-26
|
|
800
|
32
|
560
|
1584
|
499
|
445
|
475
|
750
|
550
|
975
|
920
|
878
|
24-30
|
|
900
|
36
|
630
|
1676
|
520
|
460
|
490
|
750
|
550
|
1075
|
1020
|
978
|
24-30
|
|
1000
|
40
|
680
|
1760
|
600
|
530
|
565
|
900
|
750
|
1175
|
1120
|
1078
|
28-30
|
|
1200
|
48
|
795
|
2018
|
675
|
571
|
623
|
1000
|
925
|
1405
|
1340
|
1295
|
32-33
|
|
1400
|
56
|
900
|
2363
|
760
|
683
|
722
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
|
1600
|
64
|
1100
|
2723
|
860
|
770
|
815
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
|
1800
|
72
|
1124
|
2844
|
930
|
830
|
880
|
1100
|
980
|
20475
|
1970
|
1718
|
44-39
|
|
2000
|
80
|
1292
|
3127
|
1020
|
920
|
970
|
1100
|
980
|
2265
|
2180
|
2125
|
48-42
|
【法蘭伸縮蝶閥】【價格】【更多參數和供應信息請來電詳詢】
|
